Регенеративные установки для камер-убежищ

Регенеративные установки для подземных камер-убежищ могут быть трех  типов:

1. регенеративно-вентиляционные, со сжатым кислородом, состоящие из больших патронов с химическим поглотителем углекислого газа, кислородных баллонов со стандартными редукторами давления, откалиброванными на определенную скорость выпуска кислорода, и ручного или комбинированного вентилятора;
2. регенеративно-эжекторные, в которых вместо вентилятора используется энергия сжатого кислорода;
3. регенеративно-вентиляционные на химически связанном кислороде, заменяющем сжатый кислород в баллонах.

Наиболее громоздким является первый тип; преимуществом второго типа является полная автоматизация работы регенеративной установки, исключающая необходимость работы на ручном вентиляторе или использования электроэнергии. Общим недостатком первых двух типов установок является необходимость подсушивать воздух в камерах-убежищах с температурой выше 23—25° при помощи дополнительных громоздких патронов с силикагелем, карбагелем или другими осушителями.

Преимуществом установок третьего типа является отсутствие громоздкого газобаллонного хозяйства и полнота процесса регенерации: в одном и том же патроне происходит улавливание углекислого газа, паров воды и выделение кислорода.

Для подземных камер-убежищ могут быть рекомендованы стандартные вентиляторы с ручным и электрическим приводом, применяемые в гражданских газоубежищах, типов КП, производительностью 180—300 м3/час, при напоре до 75 мм вод. ст., при числе оборотов рукоятки в минуту 30.

Для снаряжения регенеративных патронов химическим поглотителем, осушителем или химически связанным кислородом могут быть использованы стандартные коробки из-под фильтров-поглотителей для газоубежищ с заменой их многослойного снаряжения однослойным. Расчет таких патронов  описывается в специальных пособиях по средствам коллективной противохимической защиты. Для слоя поглотителя постоянного сечения расчет может быть произведен так как для расчета противогазовых коробок. Для слоя  поглотителя переменного сечения (при расположении элементарных слоев концентрическими цилиндрами, как это имеет место в фильтрах-поглотителях для газоубежищ) расчет может быть произведен по формулам акад. M.M.Дубинина или В.Д. Ткача.

Для ориентировочных подсчетов количеств кислорода, химического поглотителя, осушителя или химически связанного кислорода, которые необходимы для регенерации воздуха в убежищах, можно пользоваться следующими приближенными нормами.

Расход кислорода через эжектор, при отношении объемов ведущей струи (кислорода) и ведомой (воздуха) 1 : 25,40 л на каждый м3 просасываемого воздуха.

Расход химического поглотителя углекислого газа на базе гидрата окиси кальция 1 кг на 150 л СО2.

Расход осушителей (силикагеля или активированного угля, покрытых пленкой хлористого кальция) 1 кг на 250—300 г воды.

Расход химически связанного кислорода 1 кг на 120 л выделения О2 и 100 л поглощения СО2.

На рис. 5 показана схема эжекторной регенеративной установки, испытанной на ш. № 1 «Кочегарка» в Горловке, в камере-убежище на 25 человек; на рис. 6 — схематический разрез четырехступенчатого эжектора к установке, работающего на всасывание.

Рис. 5. Схема эжекторной регенеративной установки: 1 — кислородные баллоны; 2 — запорный вентиль коллектора; 3 — станина ; 4 — редуктор; 5 — эжектор; 6 — регенеративный патрон	Рис. 6. Разрез четырёхступенчатого эжектора к регенеративной установке

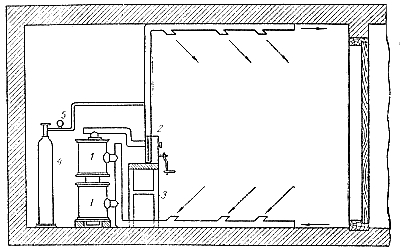

Схема регенеративно-вентиляционной установки показана на рис. 7. Она отличается от установки с химически связанным кислородом только наличием кислородных баллонов. Рис. 7. Схема регенеративно-вентиляционной установки: 1 — регенеративнме патроны; 2 — вентилятор с ручным патроном; 3 — подставка; 4 — баллоны со сжатым кислородом; 5 — редуктор
