Водоустойчивые перемычки

Водоустойчивые перемычки для изоляции больших пожарных участков, с ожидаемым высоким напором воды или пульпы, надёжнее всего сооружать из железобетона.

Образец простой бетонной перемычки с арматурой из крестообразно заделанных в породу рельсов показан на рис. 36. Перемычка рассчитана для восприятия давления справа. Рис. 36. Бетонная водоустойчивая перемычка с арматурой из рельсов

При очень больших давлениях воды или пульпы необходимо цементировать боковые породы, чтобы вода не нашла себе выхода сбоку перемычки. Кроме того, для усиления перемычки ей можно придать форму, при которой большая   часть давления воды будет передаваться на  боковые  породы. Такова перемычка, изображенная на рис. 37. Она снабжена водосливной трубой 1 с запорным вентилем, трубой 2, снабженной манометром  для определения       давления воды, и скважинами 3, 4, через которые производится цементация вмещающих перемычку пород.

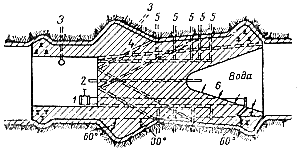

Рис. 37. Бетонная водоустойчивая перемычка с передачей давления на стенки выработки: 1-вентиль водосливной трубы; 2-труба для измерения давления воды; 3 и 4 — трубы для цементации породы; 5-стальные штыри для увеличения устойчивости перемычки; 6-крылья перемычки, передающие давление воды на стенки выработки
